板材全自動超聲波探傷設備介紹

飛泰為大型鋼板企業配套設計一款板材全自動超聲波探傷設備，這款設備主要針對鋼板的板體和邊緣進行超聲波自動無損探傷檢測。通過超聲波的反射和衰減機理可以檢測鋼板內部非連續性缺陷（如分層、非金屬雜質、孔洞、剝落、海綿體區域等缺陷）。

適用鋼板種類

鋼板種類：碳素鋼、低合金鋼、合金結構鋼、工程機械用鋼、壓力容器鋼。

探傷鋼板狀態：未切周邊。

鋼板寬度：900～2150 mm

鋼板厚度：4 ～25.4 mm

鋼板長度：連續板帶

鋼板平直度：≤50mm。

鋼板浪高：≤60mm/m。

鐮刀彎： ? 30mm

全自動探傷檢測功能

板材全自動超聲波探傷設備能根據鋼板企業檢測要求調整檢測速度；自動檢測并記錄鋼板頭尾位置、鋼板寬度數值和板邊位置，自動根據鋼板板邊實際位置和鋼板頭尾情況起落探頭，自動根據鋼板頭尾位置自動顯示、記錄檢測結果，并且在檢測時實時對所有探頭的耦合情況進行監視，確保檢測、記錄穩妥有效；檢測軟件記錄的缺陷的缺陷誤差小于±10mm。

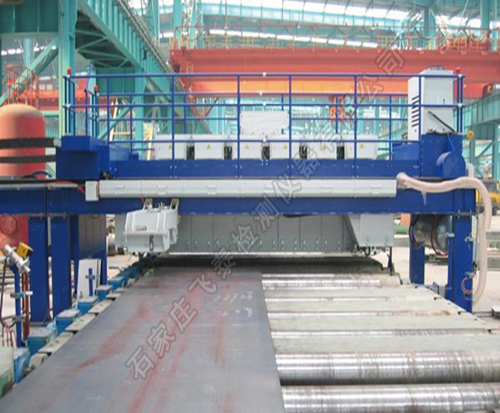

鋼板探傷設備

檢驗執行標準

GB/T 2970《中厚鋼板超聲波檢驗方法》

NB/T 47013.3《承壓設備無損檢測超聲檢測》

A435/A435M2《鋼板直射聲束超聲波檢測規范》

ASTM A 578 Level I ，II， III

設備添加國際和國內所有檢測鋼板的標準，并保持最新版本。

多功能展示

1）中文界面，操作方便簡捷；

2）探傷波形與圖并存，便于動態觀察；

3）配置參數實現自動匹配與調整，減少設備探頭調試時間.

4）在檢測過程中實時顯示鋼板C掃描圖像；

5）通道參數的批量復制、導出另存、工藝導入等；

6）檢測員動態管理，檢測員可隨時進行添加、刪除和更改等；

7）檢測信息隨時進行錄入并永久保存；

8）編碼器和超聲波探傷設備相連接，實時記錄探頭位置信息，并進行缺陷定位；

9）在探傷過程能夠自動識別開始與結束信號，自動存盤，同時顯示檢測結果縮略圖；

10）自動貯存檢驗結果，打印探傷報告，內容包括：探傷通道參數、缺陷位置等；

11）探傷過程中，自動實時對超標缺陷報警與噴標，噴標時間可選擇立即與延時方式等；

12）系統輸入輸出端口滿足不同場合的需求；

13）全面實行交接班無縫管理，交班時即可完成檢測鋼管相關數據的統計分析，并輸出交接班日志表；

14）探傷報表要按買方要求制作，可自動生成各種報表并進行統計；相應檢測結果可通過局域網傳遞到公司的內部網絡；

15）各通道無干擾雜波，一致性好；

16）檢測過程中發現缺陷出現超標，應自動報警和噴標，打印出帶狀曲線報表，同時可以拷貝出曲線文件，實現報表能在其它計算機上打印和顯示；

17）每個通道具有探傷閘門；每個閘門具有獨立的讀數靈敏度；

18）具有耦合監視和區別于缺陷報警的聲光報警功能；

19）軟件和底波閘門監視底波耦合狀況，系統有自動區分識別探架升起無底波和探頭架落下過程中耦合不良兩種狀況；

20）系統提供各規格鋼板超聲波探傷的探頭調整參考參數值；并可調用、修正、存儲當前規格的探傷參數文件；

21）探傷結果存圖應為操作系統windows 圖片和傳真查看器或畫圖軟件能夠打開的格式.

22）可修改報表格式，以中英文對照兩種方式適合國內外監造使用；報表格式為WORD格式，報表以EXCEL電子表格形式輸出，便于數據統計和查詢。

23）配備大容量硬盤，至少可存儲12個月的檢測結果及報表數據,數據保存以JPG,PDF等格式存儲。

24）自動檢測結果統計：爐號，鋼級，規格，序號，檢測總數，合格數，不合格數，合格率及自動形成檢驗報告。

25）設備采用先進的技術，采用模擬濾波+智能識別電磁噪聲，能有效抑制探傷現場的外來各種干擾；

買賣雙方設計分工及供貨范圍

買方負責范圍

1、買方承擔設備區域的土建施工，包括地坑、地坑蓋板、管溝及預埋管道(電氣、儀表、給排水、地腳螺栓等)的施工,包括電氣、儀表的接地系統，賣方必須提供相關的土建任務書及施工圖。

2、買方負責將設備需用各種能源介質接至設備要求的接點處(集中在機旁一米的接點或接線盒)；賣方必須提供用量、技術和質量要求及交接點的具體位置。

3、買方承擔設備考核中需要的動力（水、電、氣等），并提供一路電源至賣方進線電源柜，并配合賣方進行設備考核。

4、買方要及時向賣方提供與合同設備設計、制造及安裝有關的資料。

賣方設計及供貨范圍

1、賣方負責多通道超聲檢測設備地上部分全套設計（包括施工設計）、制作、供貨、安裝和現場調試（買方提供起重設備），包含主機上的電氣配管線、輔件、及電纜等全套設備的供貨。

2、賣方負責組織出廠調試驗收，在買方協助下負責設備安裝和調試，賣方根據買方的探傷速度要求制定相關的主輔匹配參數，并保證達到責任范圍內的質量和要求。

3、協助買方進行冶金工業無損檢測中心的認證，提供技術支持。

技術支持支持及服務

質量保證期內服務。

（1）電話咨詢

我公司7X24小時為用戶提供技術援助電話，解答用戶在使用中遇到的問題，及時為用戶提出解決問題的建議。

（2）現場響應

在接到用戶維修請求后，在8小時內作出快速響應，并在24小時內到達現場。

（3）技術升級

在質保期內，產品需要技術升級，我公司會時通知用戶，如用戶有相應要求，我公司無條件為用戶進行升級服務。

質保期外服務

（1）質量保證期過后，我公司同樣提供免費電話咨詢服務，并承諾提供產品上門維護服務。

（2）質量保證期過后，用戶需要繼續由我公司提供售后服務的，我公司將以優惠價格提供售后服務。
