超聲波自動探傷設備的通道數 多少通道最好

鋼管超聲波自動探傷設備通道數及作用

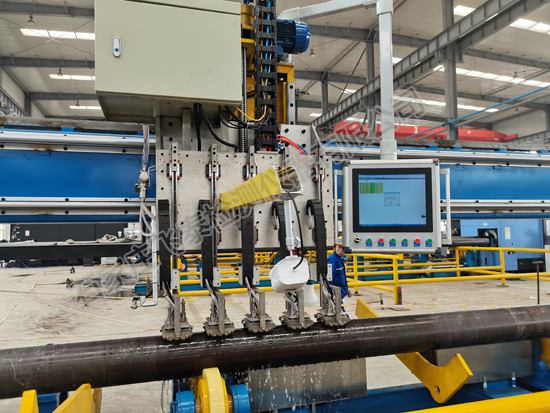

飛泰生產的NUTM-340型鋼管超聲波自動探傷設備主要用于碳鋼、合金鋼、不銹鋼等無縫鋼的內部缺陷檢測及測厚。探傷設備采用鋼管超聲波測厚探傷檢測系統，共32通道：12通道縱向探傷、16通道橫向探傷、4通道測厚。設備具有對鋼管內外表面及內部的縱向、橫向缺陷的雙向自動探傷的功能；鋼管全長測厚裝置具有對鋼管100%檢測的能力。

超聲縱傷檢測共占用12個檢測通道，分兩組實現兩個方向檢測，兩組各6個通道。探頭聲束入射點為鋼管頂部，當更換鋼管的規格時，角度不變，不用調整組合探頭的角度。

橫傷檢測共占用16個檢測通道，分兩組實現兩個方向檢測，兩組各8通道。探頭聲束入射點為鋼管頂部，當更換鋼管的規格時，角度不變，不用調整組合探頭的角度。

測厚檢測共占用4通道，采用水浸式線聚焦探頭通過水腔垂直入射至鋼管內。

氣瓶超聲波自動探傷設備通道數及作用

飛泰生產NUTM-850型氣瓶超聲波自動探傷設備用于檢測氣瓶、鋼瓶等壓力容器中內外穿透?jìng)⒄郫B、夾雜、裂縫、傷痕、裂紋、凹坑、分層等內部橫向傷、縱向傷、管壁分層測厚等。探傷設備共有28通道：超聲20通道管體（橫向8通道、縱向8通道、測厚分層4通道）、超聲8通道端部（橫向2通道、縱向4通道、測厚分層2通道）。

設備整個探傷檢測過程采用PLC控制，通過觸摸屏人機界面，可實現手動、自動等控制方式探傷。該設備為智能化生產線一部分，滿足與AGV小車銜接、全自動化信息集成輸出（具備自動化、智能化接口功能）等滿足智能化生產線的相關功能，設備支持PROFINET通訊協議。

設備采用28通道智能數字超聲探傷儀器。縱向12通道，橫向10通道，測厚分層6通道。探頭晶片尺寸為?15mm，實際檢測范圍為10mm，這樣覆蓋率為150%，4組探頭螺距為40mm，相鄰兩組探頭間距170，這樣每轉4圈后一組探頭可覆蓋檢測前一組探頭檢測的后面10mm，可形成150%覆蓋，保證不漏檢。

鋼管焊縫超聲波自動探傷設備通道數及作用

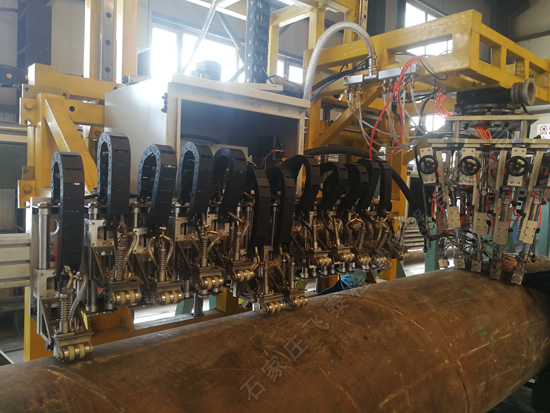

飛泰聲詞NUTM-1620型鋼管焊縫超聲自動探傷設備采用48通道探傷，管體超聲波檢測40通道、焊縫超聲檢測8通道。焊縫通道中縱傷為4通道，橫傷為2通道，分層為2通道。可檢測鋼管焊縫中虛焊、未焊透、內外穿透?jìng)⒄郫B、夾雜、裂縫、裂紋、凹坑等表面、近表面缺陷等。

被探鋼管由輥道送檢測區域，檢測探頭落下對鋼管進行焊縫高精度探傷。視鋼管有無缺陷，分別給出相應的控制信號；同時，可實時打標、存儲、打印探傷報表，對探傷結果進行統計。根據要求生成統計報表。設備電控由PLC控制，可靠性高，可實現全過程自動化探傷，也可手動操作及標樣調試。輸送、檢測、報警等全部采用PLC實時自動控制。

鋼棒超聲波自動探傷設備通道數及作用

飛泰生產的NUTM-40型超聲自動探傷設備將用于鋼棒的內部缺陷檢測。整個檢測過程采用PLC控制，可實現自動、手動、半自動等控制方式探傷，具備空負荷模擬生產功能。

探傷設備探傷采用離線檢測，吊裝被探鋼棒放在上料臺架，撥料機構將鋼棒送到旋轉前進輥道，當工件行進至主機檢測水箱位置開始檢測，鋼棒繼續旋轉前進，探頭原地檢測對鋼棒的100%全覆蓋探傷。探傷完成后下料裝置動作，視鋼棒有無缺陷,分別落到正料槽或廢料槽。

鋼棒探傷設備采用通道4通道探傷，1通道縱波線聚焦探頭檢測分層缺陷，1通道橫波探頭檢測外層縱向缺陷，1通道橫波探頭檢測橫向缺陷，1通道橫向探頭檢測棒材端面識別頭尾。

鋼板超聲波自動探傷設備通道數及作用

飛泰生產的SKUT-2150鋼板超聲波自動探傷設備是一套對鋼板的板體和邊緣進行超聲波自動無損探傷設備。通過超聲波的反射和衰減機理可以檢測鋼板內部非連續性缺陷（如分層、非金屬雜質、孔洞、剝落、海綿體區域等缺陷）。

超聲波探傷設備通過36個探傷模塊，兩條超聲探頭單元共34個探傷模塊用于檢測板體，兩個獨立的單元共2個探傷模塊用于檢測縱向邊緣，每個探傷模塊包含4獨立通道，共144個通道。每個通道晶片覆蓋尺寸為15mm，每個探傷模塊可覆蓋60mm的區域，這樣板體可覆蓋2160mm;
